Блоки очистки и осушки природного газа типа БОДГ разработаны и изготавливаются в соответствии с требованиями ТУ У-29.2-32825921.002:2009 и ДНАОП Украины 0.00-1.07-94 "Правила строения и безопасной эксплуатации сосудов, которые работают под давлением".

   БОДГ рассчитаны на максимальное давление рабочей среды до 0,6 МПа, 1,6 МПа, 6,3 МПа и 10,0 МПа.

   Блоки осушки деликвисцентные  предназначены:

  -  для очистки и осушки природного газа на:

  • участках подготовки газа к транспортировке в месте его добычи или хранения;
  • блоках очистки природного газа АГНКС;
  • блоках очистки природного газа на узлах учета и редуцирования газа ГРС, ПХГ и ГРП;
  • узлах учета газа на газоконденсатных скважинах газдобычи;
  • узлах учета и местах потребления газа из морских газовых месторождений;

  -  технического воздуха и газо­воздушных смесей, а также компре­ссор­ного воздуха - на промышленных объектах.

   БОДГ при нормальных условиях эксплуатации позволяет понизить точку росы осушаемого газа на 10-20 0С от исходной, в зависимости от параметров осушаемой среды (температуры, давления, влажности, скорости и др. показателей газа).

  В качестве рабочего вещества в осушителе деликвисцентном газовом ОДГ, входящем в состав БОДГ, используется таблетированный сорбент DESICCANT-R-GAS по ТУ У 20.5-32825921-003:2012, производства ООО НПФ «Робикон», на основе деликвисцентных солей (хлориды кальция, лития, натрия, магния и др.).

   Экологически безопасен, работает на основе принципа абсорбции при котором дегидратация (осушение) газа происходит при контакте газа с сухим гранулированным деликвисцентным сорбентом, который поглощая из газа влагу растворяется, образуя солевой рассол, стекает вниз и собирается в нижней части осушителя, после чего периодически удаляется.

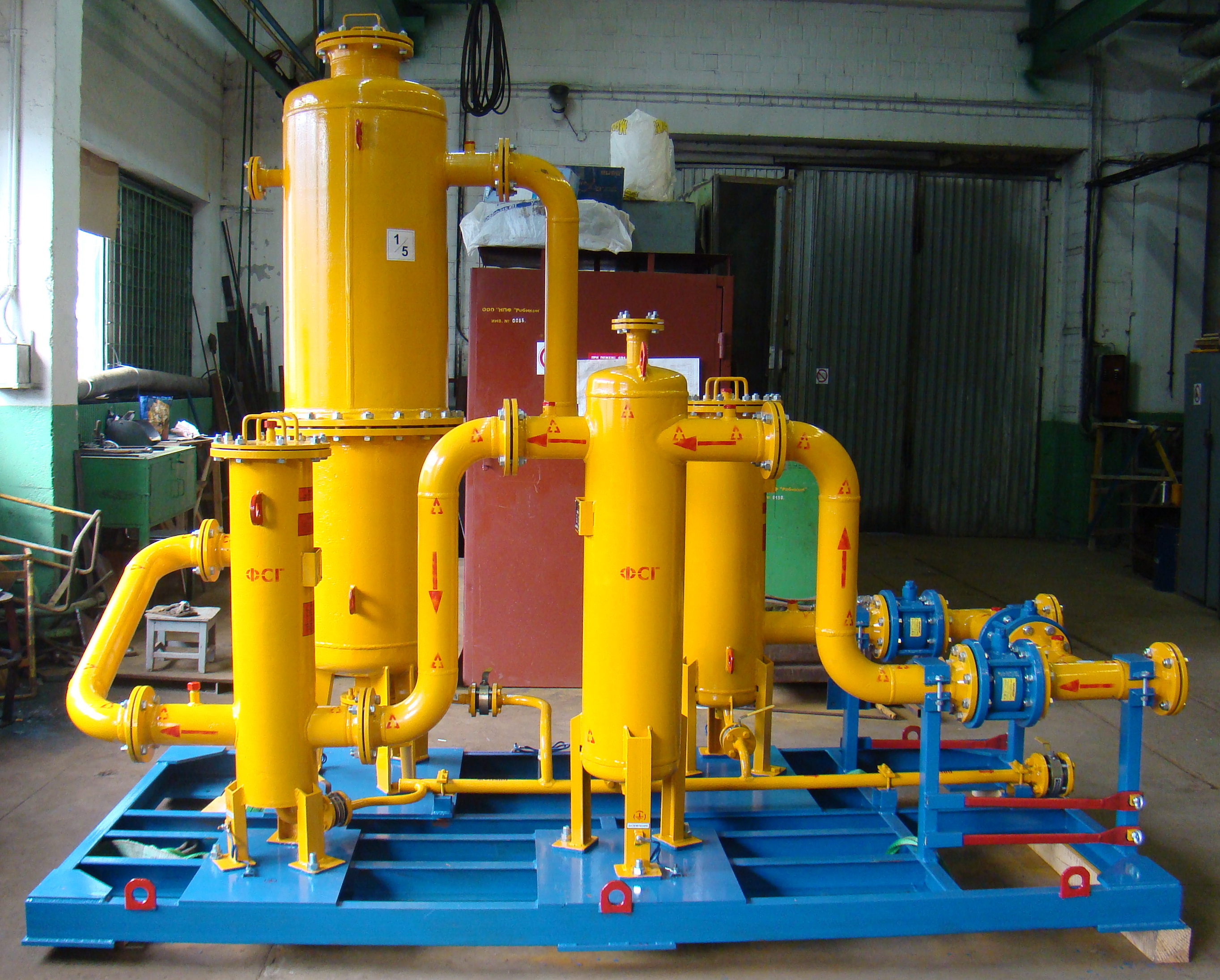

Технологическая схема  БОДГ :

 осушка газа схема подключения

  1. Осушитель газа ОДГ;
  2. Входной фильтр газа типа ФСГ;
  3. Выходной фильтр газа типа ФСГ;
  4. Байпасная линия трубопровода;
  5. Линия сброса конденсата и "рассола".

       БОДГ поставляются  в полной комплектации с 100% готовностью к монтажу.

  Более подробная информация об БОДГ, процессе осушки, характеристиках рабочего сорбента и расчет теоретической динамики работы осушителей при рабочих условиях, будут предоставлены Заказчику по требованию, после предоставления им характеристик осушаемой среды и условий эксплуатации БОДГ.
