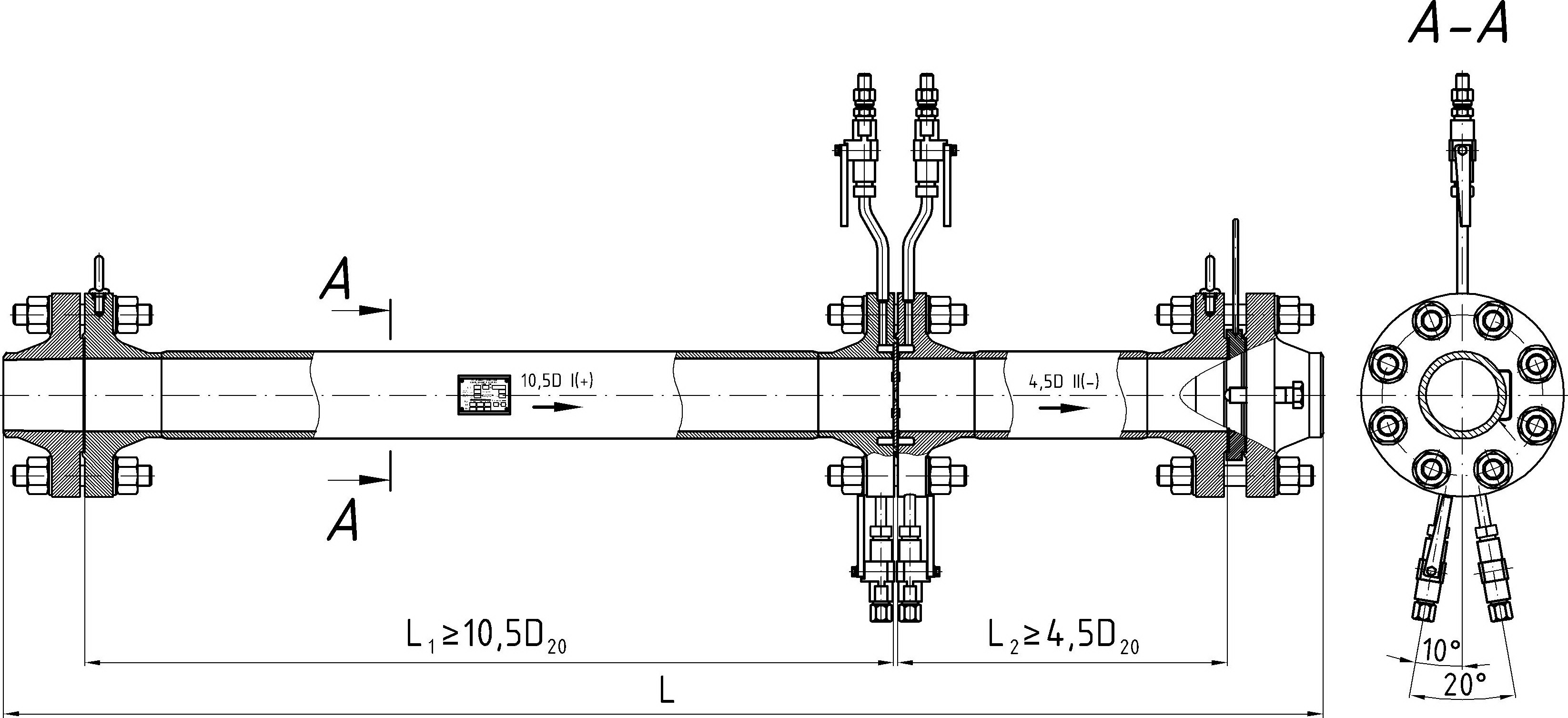

Измерительный трубопровод с сужающим устройством тип ДВС
DN от 50 до 150 мм PN до 32,0 МПа
ДСТУ ГОСТ 8.586-1-2:2009
Основные параметры и технические характеристики ИТСУ/ДВС DN от 50 до 150 мм PN до 32,0 МПа
| Условное обозначение | Условный проход DN, (мм) | Максимальное рабочее давление PNmax, (МПа) |
Внутренний диаметр D20 , мм |
Общая строительная длина L, мм | Длина участка I (+) L1, мм | Длина участка II (-) L2, мм |
| ИТСУ-50-16/ДВС | 50 | 16,0 | 47* | 895 | 495 | 215 |
| ИТСУ-50-32/ДВС | 32,0 | 980 | ||||
| ИТСУ-80-16/ДВС | 80 | 16,0 | 78* |
1390 | 820 | 355 |
| ИТСУ-80-32/ДВС | 32,0 | 1530 | ||||
| ИТСУ-100-16/ДВС |
100 | 16,0 | 95* | 965 | 1055 | 430 |
| ИТСУ-100-32/ДВС |
32,0 | 1355 | ||||
| ИТСУ-150-16/ДВС | 150 | 16,0 | 140* | 1370 | 1470 | 630 |
| ИТСУ-150-32/ДВС | 32,0 | 1415 |
Примечание: *Внутренний диаметр D20 измерительных участков трубопровода может изменятся по согласованию с Заказчиком.
Дополнительные технические характеристики, стоимость и условия поставки ИТСУ будут предоставлены Заказчику по требованию.
