Комплект прямых калиброванных участков (КПУ)                   к счетчикам газа

DN от 50 до 150 мм  PN до 10,0 МПа



                                   Основные параметры и технические характеристики КПУ                                   DN от 50 до 100 мм  PN до 10,0 МПа

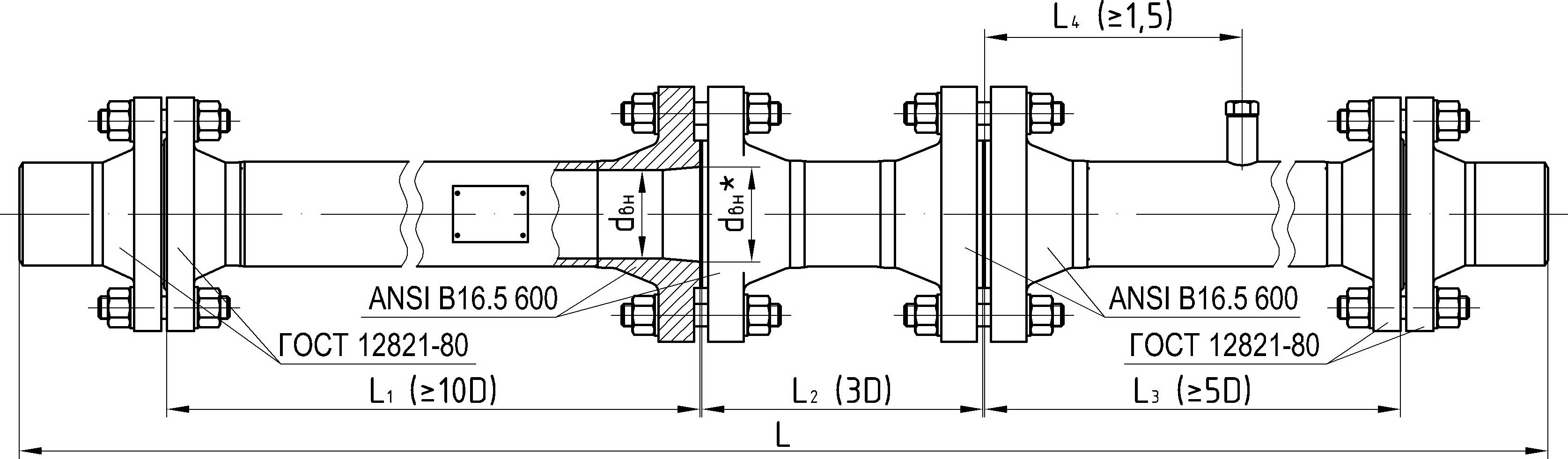

Условное обозначение	Условный проход DN,   (мм)	Максимальное рабочее давление  PNmax, (МПа)	Внутренний  диаметр D20 ,      мм	Длина участка   I (+)    L1, мм	Длина участка    L2, мм	Длина участка  II (-)   L3, мм
КПУ-50-1,6	50	1,6	50*	530	150	280
КПУ-50-6,3		6,3
КПУ-50-10		10,0
КПУ-80-1,6	80	1,6	80*	850	240	450
КПУ-80-6,3		6,3
КПУ-80-10		10,0
КПУ-100-1,6	100	1,6	100*	1050	300	550
КПУ-100-6,3		6,3
КПУ-100-10		10,0
КПУ-150-1,6	150	1,6	150*	1500	450	770
КПУ-150-6,3		6,3
КПУ-150-10		10,0

   Примечание: *Внутренний диаметр D₂₀ калиброванных участков может изменятся по согласованию с Заказчиком.

     Длина калиброванных  участков (+) и (-), а также длина технологического участка могут изменяться в зависимости от технических характеристик счетчика и технического проектного решения.

   Дополнительные технические характеристики, стоимость и условия поставки КПУ будут предоставлены Заказчику по требованию.
