Измерительный трубопровод с сужающим устройством тип ДКС
DN 200 и 250 мм PN до 16,0 МПа
ДСТУ ГОСТ 8.586-1-2:2009

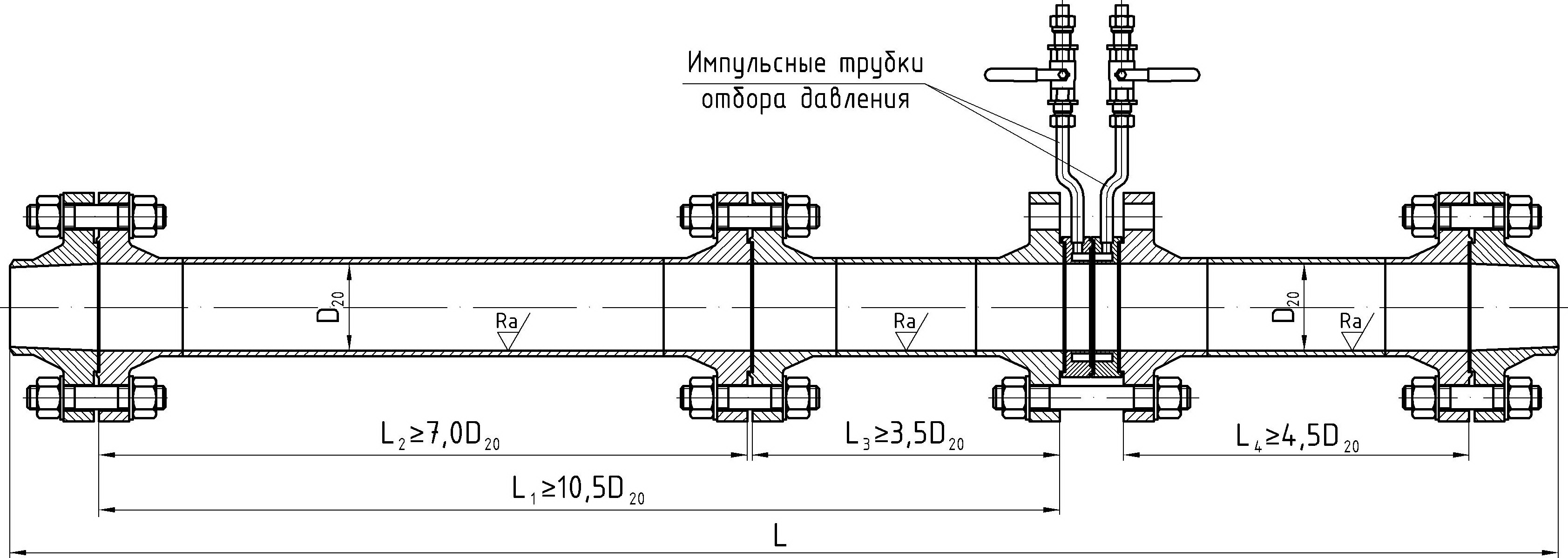

Основные параметры и технические характеристики ИТСУ/ДКС DN 200 и 250 мм PN до 16,0 МПа
| Условное обозначение | Условный проход DN, (мм) | Максимальное рабочее давление PNmax, (МПа) |
Внутренний диаметр D20 , мм |
Общая строительная длина L, мм | Длина участка I(+) L1, мм | Длина участка L2, мм | Длина участка L3, мм | Длина участка II (-) L4, мм |
| ИТСУ-200-0,6/ДКС | 200 | 0,6 | 201* | 3185 | 2117 | 1410 | 705 | 905 |
| ИТСУ-200-1,6/ДКС | 1,6 | 3195 | ||||||
| ИТСУ-200-6,3/ДКС | 6,3 | 3315 | ||||||
| ИТСУ-200-10/ДКС | 10,0 | 3375 | ||||||
| ИТСУ-200-16/ДКС |
16,0 | 3385 | ||||||
| ИТСУ-250-0,6/ДКС |
250 | 0,6 | 250* | 3940 | 2627 | 1750 | 875 | 1125 |
| ИТСУ-250-1,6/ДКС | 1,6 | 3975 | ||||||
| ИТСУ-250-6,3/ДКС | 6,3 | 4080 | ||||||
| ИТСУ-250-10/ДКС | 10,0 | 4165 | ||||||
| ИТСУ-250-16/ДКС | 16,0 | 4185 |
Примечание: *Внутренний диаметр D20 измерительных участков трубопровода может изменятся по согласованию с Заказчиком.
Дополнительные технические характеристики, стоимость и условия поставки ИТСУ будут предоставлены Заказчику по требованию.
