Сепараторы газа ФСГ серии SLC и SRC
Сепараторы газа ФСГ серии SLC и SRC применяются в качестве фильтров грубой очистки на 1-й ступени очистки, обеспечивают очистку фильтруемой среды и сепарирование жидких загрязнений со степенью 70 – 85% и значительно снимают грязевую нагрузку на фильтрующие элементы фильтров-сепараторов газа ФСГ 2-й ступени (тонкая очистка), увеличивая срок их службы.
Очистка фильтруемой среды производится при использовании эффекта циклонирования и изменении направления потока среды в сепарационном пакете, расположенном в корпусе фильтра-сепаратора.

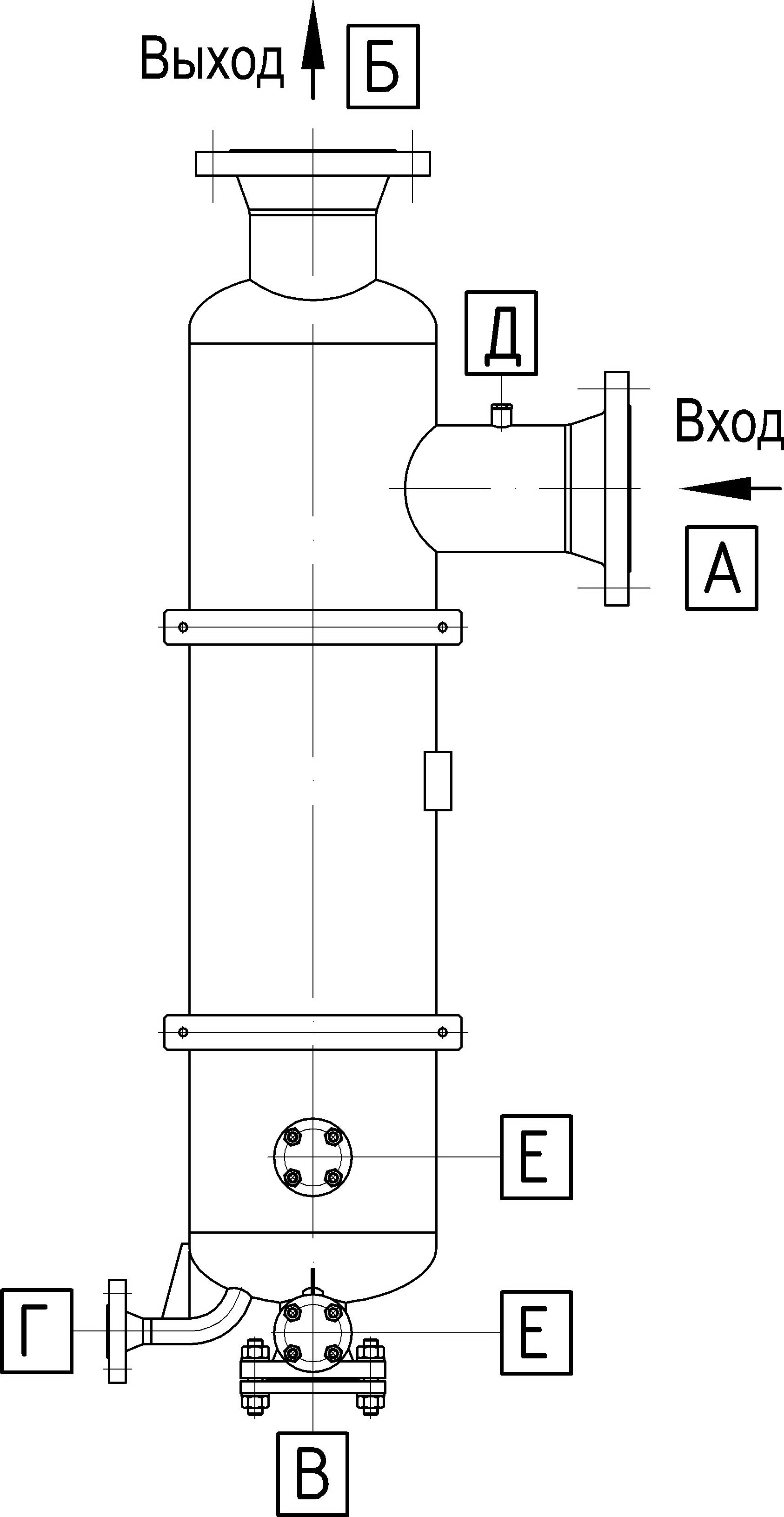

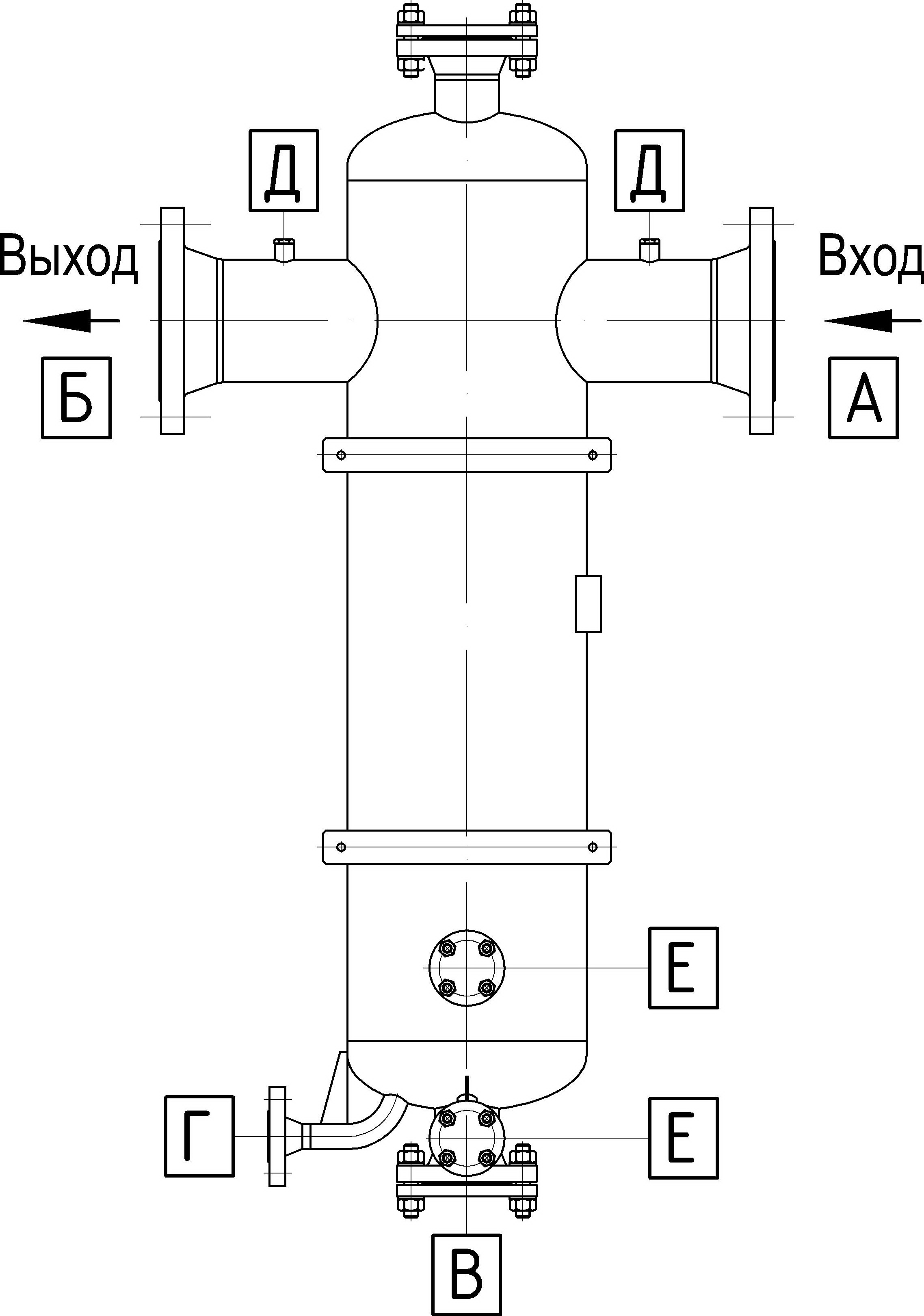

"SLC" "SRC"
Основные параметры и технические характеристики фильтров "SLC" и "SRC" для давления 0,6 МПа
| Условное обозначение фильтра и тип корпуса | Условный проход присоединительных патрубков DN, (мм) | Максимальное рабочее давление среды в корпусе PNmax, (МПа) |
Производительность *Qmax, (нм3/час) |
| ФСГ-50-0,6/SLC | 50 | 0,6 | 874 |
| ФСГ-50-0,6/SRC | |||
| ФСГ-80-0,6/SLC |
80 | 0,6 | 2214 |
| ФСГ-80-0,6/SRC | |||
| ФСГ-100-0,6/SLC | 100 | 0,6 | 3353 |
| ФСГ-100-0,6/SRC | |||
| ФСГ-150-0,6/SLC | 150 | 0,6 |
7756 |
| ФСГ-150-0,6/SRC | |||
| ФСГ-200-0,6/SLC | 200 | 0,6 | 14847 |
| ФСГ-200-0,6/SRC | |||
| ФСГ-250-0,6/SLC |
250 | 0,6 | 23475 |
| ФСГ-250-0,6/SRC | |||
| ФСГ-300-0,6/SLC |
300 | 0,6 | 33405 |
| ФСГ-300-0,6/SRC |
* Производительность фильтров приведена при рабочем давлении среды 0,6 МПа и скорости потока 20 м/с. При изменении указанных характеристик изменяется и производительность фильтра.
Основные параметры и технические характеристики фильтров "SLC" и "SRC" для давления 1,6 МПа
| Условное обозначение фильтра и тип корпуса | Условный проход присоединительных патрубков DN, (мм) | Максимальное рабочее давление среды в корпусе PNmax, (МПа) |
Производительность *Qmax, (нм3/час) |
| ФСГ-50-1,6/SLC | 50 | 1,6 | 2122 |
| ФСГ-50-1,6/SRC | |||
| ФСГ-80-1,6/SLC | 80 | 1,6 | 5376 |
| ФСГ-80-1,6/SRC | |||
| ФСГ-100-1,6/SLC | 100 | 1,6 | 8144 |
| ФСГ-100-1,6/SRC | |||
| ФСГ-150-1,6/SLC | 150 | 1,6 |
18836 |
| ФСГ-150-1,6/SRC | |||
| ФСГ-200-1,6/SLC | 200 | 1,6 | 36057 |
| ФСГ-200-1,6/SRC | |||
| ФСГ-250-1,6/SLC |
250 | 1,6 | 57010 |
| ФСГ-250-1,6/SRC | |||
| ФСГ-300-1,6/SLC |
300 | 1,6 | 81128 |
| ФСГ-300-1,6/SRC |
* Производительность фильтров приведена при рабочем давлении среды 1,6 МПа и скорости потока 20 м/с. При изменении указанных характеристик изменяется и производительность фильтра.
Основные параметры и технические характеристики фильтров "SLC" и "SRC" для давления 6,3 МПа
| Условное обозначение фильтра и тип корпуса | Условный проход присоединительных патрубков DN, (мм) | Максимальное рабочее давление среды в корпусе PNmax, (МПа) |
Производительность *Qmax, (нм3/час) |
| ФСГ-50-6,3/SLC | 50 | 6,3 | 7349 |
| ФСГ-50-6,3/SRC | |||
| ФСГ-80-6,3/SLC | 80 | 6,3 | 19724 |
| ФСГ-80-6,3/SRC | |||
| ФСГ-100-6,3/SLC | 100 | 6,3 | 29395 |
| ФСГ-100-6,3/SRC | |||
| ФСГ-150-6,3/SLC | 150 | 6,3 | 67080 |
| ФСГ-150-6,3/SRC | |||
| ФСГ-200-6,3/SLC | 200 | 6,3 | 130420 |
| ФСГ-200-6,3/SRC | |||
| ФСГ-250-6,3/SLC |
250 | 6,3 | 201319 |
| ФСГ-250-6,3/SRC | |||
| ФСГ-300-6,3/SLC |
300 | 6,3 | 287547 |
| ФСГ-300-6,3/SRC |
* Производительность фильтров приведена при рабочем давлении среды 6,3 МПа и скорости потока 20 м/с. При изменении указанных характеристик изменяется и производительность фильтра.
Основные параметры и технические характеристики фильтров "SLC" и "SRC" для давления 8,0 МПа
| Условное обозначение фильтра и тип корпуса | Условный проход присоединительных патрубков DN, (мм) | Максимальное рабочее давление среды в корпусе PNmax, (МПа) |
Производительность *Qmax, (нм3/час) |
| ФСГ-50-8,0/SLC | 50 | 8,0 | 8000 |
| ФСГ-50-8,0/SLC | |||
| ФСГ-80-8,0/SLC | 80 | 8,0 | 22221 |
| ФСГ-80-8,0/SLC | |||
| ФСГ-100-8,0/SLC | 100 | 8,0 | 33437 |
| ФСГ-100-8,0/SLC | |||
| ФСГ-150-8,0/SLC | 150 | 8,0 | 73068 |
| ФСГ-150-8,0/SLC | |||
| ФСГ-200-8,0/SLC | 200 | 8,0 | 142612 |
| ФСГ-200-8,0/SLC | |||
| ФСГ-250-8,0/SLC |
250 | 8,0 | 220025 |
| ФСГ-250-8,0/SLC | |||
| ФСГ-300-8,0/SLC |
300 | 8,0 | 318628 |
| ФСГ-300-8,0/SLC |
* Производительность фильтров приведена при рабочем давлении среды 8,0 МПа и скорости потока 20 м/с. При изменении указанных характеристик изменяется и производительность фильтра.
Фильтры-сепараторы газа могут изготавливаться по требованию Заказчика и на другие (не указанные в таблице) условные проходы.
Дополнительные технические характеристики, стоимость и условия поставки фильтров-сепараторов газа будут предоставлены Заказчику по требованию.
