Фильтры сжиженного газа тип RS

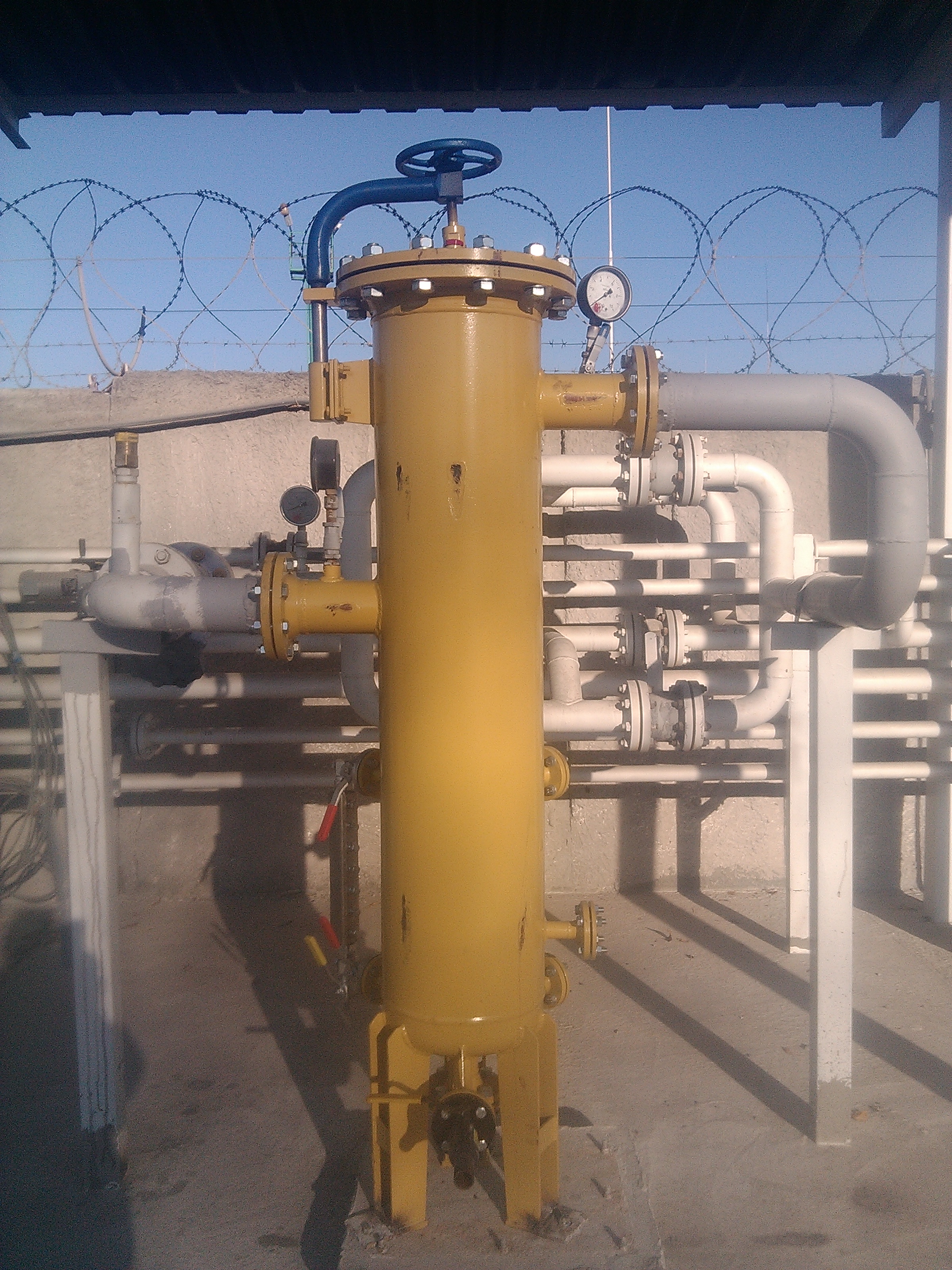

Фильтр-сепаратор типа “RS” (с дополнительным входным сепаратором) предназначен для тонкой очистки жидкостей, сжиженных газов (жидкая фракция), пропана и газов от твердотельных механических загрязнений, кранового и компрессорного масла, свободной капельной и аэрозольной влаги, разделения жидких и газообразных сред с разной удельной плотностью.

   Фильтр-сепаратор типа  “RS” имеет 2-х ступенчатую систему очистки и сепарации рабочей среды: предварительную (грубую) и окончательную (чистовую).

    Принцип работы фильтра-сепаратора основан на разделении сред с различной плотностью и удельным весом.

     Применяются:

  • - для очистки сжиженного газа от механических примесей и отделения подтоварной воды на АГЗС и базах хранения;
  • - для очистки сжиженного газа на участках заправки автомобилей-газовозов и бытовых баллонов;
  • - для защиты узлов учета и технологического оборудования;
  • - для очистки природного газа на ГРС, ГРП, КС;
  • - для очистки топливного и технологического газа;
  • - для очистки компрессорного воздуха;
  • - для очистки топлива (бензин, диз.топливо, керосин);
  • - для других технологических жидкостей;
  • - для пропана.

     Принцип работы:

     Рабочая  среда через “ Входной ” патрубок попадает в сепарационный пакет, расположенный в средней части корпуса фильтра, за счет изменения направления и скорости потока, центробежных сил и сил естественной гравитации происходит отделение от потока свободной капельной влаги (происходит разделение фаз с различной плотностью), а также отделение от потока крупных (взвешенных) механических примесей, которые оседают в донной части фильтра, расположенной в нижней части корпуса фильтра.

    Затем рабочая среда поступает в верхнюю часть фильтра где расположен фильтрующий элемент (2-я ступень очистки), в порах которого происходит окончательная очистка среды от механических примесей, а в коалесцирующем слое происходит укрупнение и последующий отвод в отстойник аэрозольной влаги. После этого очищенная рабочая среда попадает во “ Выходной ” патрубок  и движется дальше по магистрали.

   Для контроля уровня отстоя (воды) и для своевременного его сброса из отстойника фильтра, конструкцией предусмотрена возможность установки указателя уровня, т.е. визуальный контроль.

   Количество отстоя (воды) собранного в донной части корпуса фильтра зависит от количества профильтрованной среды, а также от степени загрязнения (наличия подтоварной воды) в фильтруемой среде.  Регламент сброса отстоя из фильтра (периодичность) устанавливается эксплуатирующей организацией.

 Основные параметры и технические характеристики фильтров  "RS"

Условное обозначение фильтра и тип корпуса Условный проход присоединительных патрубков DN, (мм) Максимальное рабочее давление среды в корпусе PNmax, (МПа)

Производительность   *Qmax, (м3/час)

  ФСГ-50-1,6/RS 50 1,6  34,0
  ФСГ-80-1,6/RS
80  86,4
  ФСГ-100-1,6/RS 100  129,6
  ФСГ-150-1,6/RS 150  300,6
  ФСГ-200-1,6/RS 200  576,0
  ФСГ-300-1,6/RS 300  1297,9

      * Производительность фильтров приведена при рабочем давлении среды 1,6 МПа  и  скорости  потока   5 м/с. При изменении указанных характеристик изменяется и производительность фильтра.

     Фильтры сжиженного газа могут изготавливаться по требованию Заказчика и на другие (не указанные в таблице) условные проходы.

      Дополнительные технические характеристики, стоимость и условия поставки фильтров будут предоставлены Заказчику по требованию.
