Конусные фильтры тип LK-C

Фильтры предназначены:

- для очистки природного газа, газовоздушных смесей и воздуха  от твердотельных механических загрязнений механическим путем;

-  для защиты от преждевременного износа счетчиков и другого оборудования пунктов учета расхода газа.


  Основные параметры и технические характеристики фильтров  конусных "LK-C"

Условное обозначение фильтра  Условный проход присоединительных патрубков DN, (мм)  Производительность     *Qmax, (нм3/час)  Размеры, мм
L D D1 d n
  ФСГ-50-1,6/LK-C 50 1 866 175 160 125 18 4
  ФСГ-65-1,6/LK-C
 65 3 906 200 180 145 18 4
  ФСГ-80-1,6/LK-C 80 5 406 240 195 160 18 8
  ФСГ-100-1,6/LK-C 100 7 784 300 215 180 18 8
  ФСГ-125-1,6/LK-C 125 13 198 360 245 210 22 8
  ФСГ-150-1,6/LK-C 150 17 273 450 280 240 22 8
  ФСГ-200-1,6/LK-C 200 34 466 600 335 295 22 12
  ФСГ-250-1,6/LK-C 250 52 792 750 405 335 26 12
  ФСГ-300-1,6/LK-C 300 76 528 1000 460 410 26 12

    * За единицу измерения расхода газа Qmax  принят 1 м3 газа при температуре 20 оС и нормальном атмосферном давлении 760 мм рт.ст.. Значения расхода газа в таблице приведены для скорости течения 25 м/с и рабочем давлении 1,2 кгс/см2.

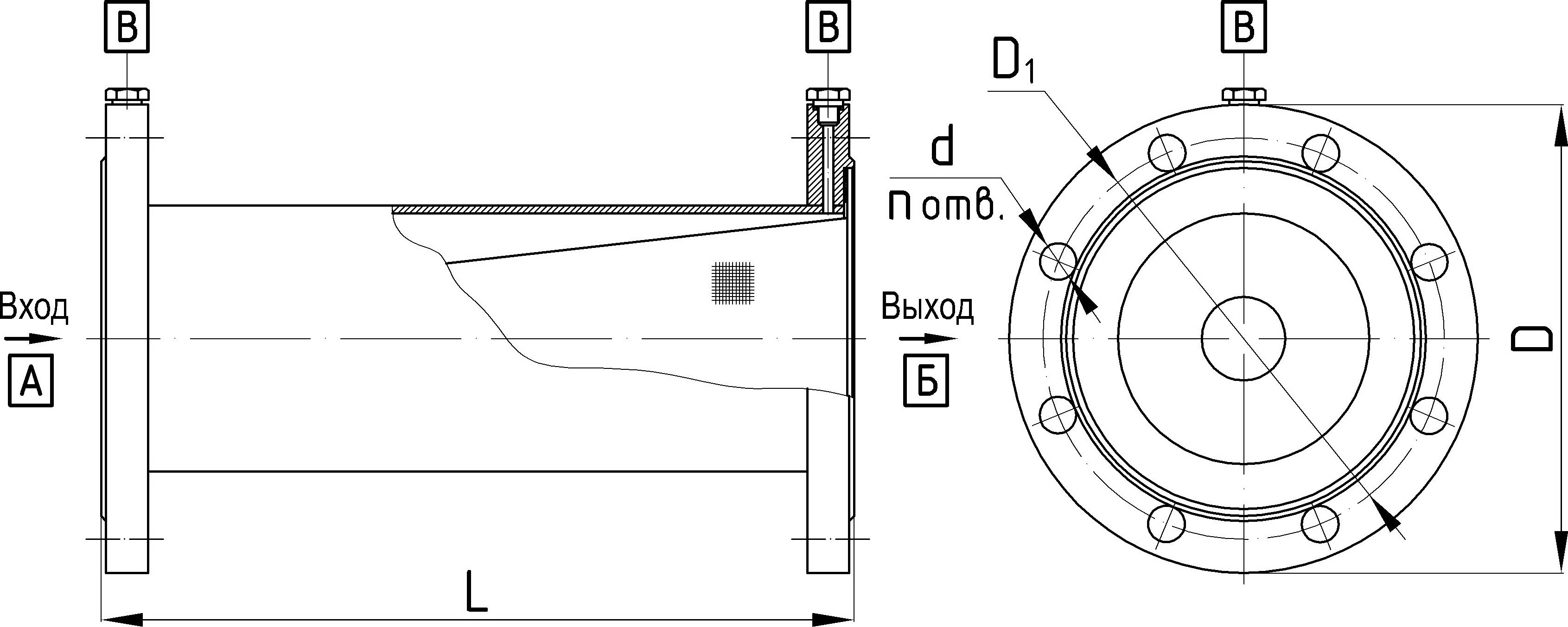

Штуцера и технологические отверстия фильтров DN 50-125

Наименование Обознач. ФСГ-50-1,6/LK-C ФСГ-65-1,6/LK-C ФСГ-80-1,6/LK-C ФСГ-100-1,6/LK-C ФСГ-125-1,6/LK-C
 Вход, мм А 50 65 80 100 125
 Выход, мм
 Б 50 65 80 100 125
 Отбор давления,    мм В  1/4"  1/4"  1/4"  1/4"  1/4"

 Штуцера и технологические отверстия DN 150-300

Наименование Обозначение ФСГ-150-1,6/LK-C ФСГ-200-1,6/LK-C ФСГ-250-1,6/LK-C ФСГ-300-1,6/LK-C
 Вход, мм А 150 200 250 300
 Выход, мм
 Б 150 200 250 300
 Отбор давления,    мм В  1/4"  1/4"  1/4"  1/4"

   Фильтры конусные могут изготавливаться по требованию Заказчика и на другие (не указанные в таблице) условные проходы и давления.

      Дополнительные технические характеристики, стоимость и условия поставки фильтров будут предоставлены Заказчику по требованию.
