Измерительный трубопровод с сужающим быстросменным устройством тип УСБ-Ф
DN от 300 до 500 мм PN до 16,0 МПа
ДСТУ ГОСТ 8.586-1-2:2009

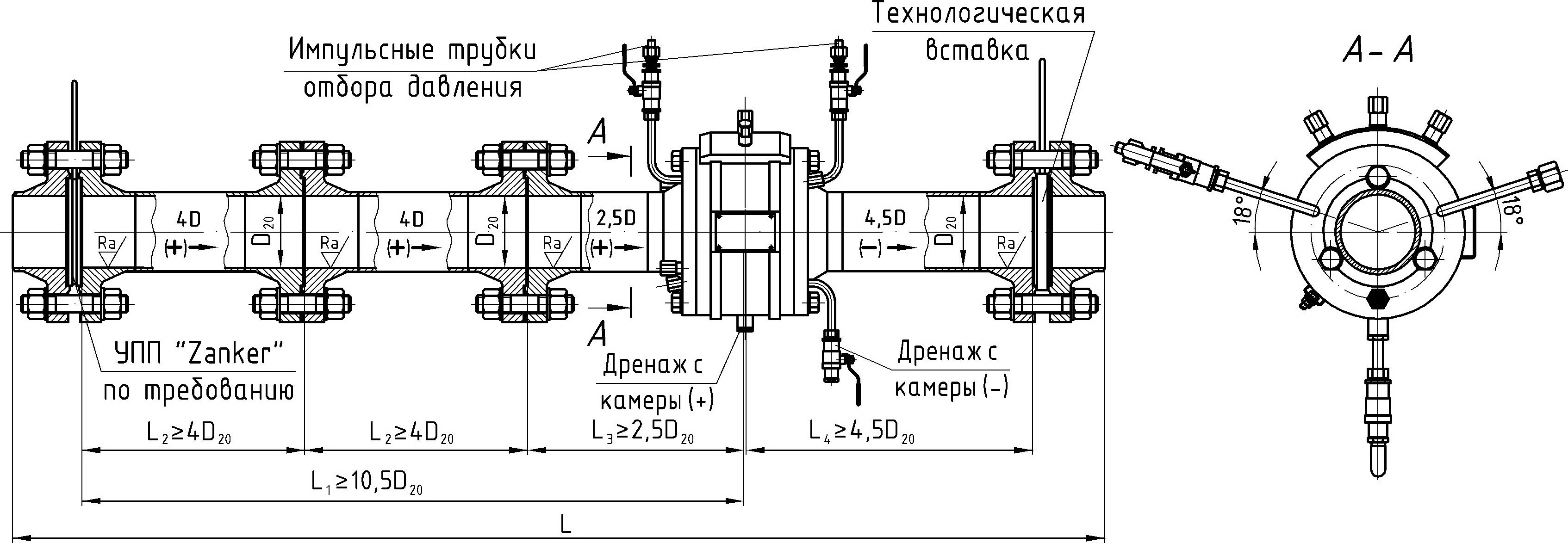

Основные параметры и технические характеристики ИТСУ/УСБ-Ф DN от 300 до 500 мм PN до 16,0 МПа
| Условное обозначение | Условный проход DN, (мм) | Макс. рабочее давление PNmax, (МПа) |
Внутренний диаметр D20 , мм |
Общая строительная длина L, мм | Длина участка I(+) L1, мм | Длина участка L2, мм | Длина участка L3, мм | Длина участка II (-) L4, мм |
| ИТСУ-300-6,3/УСБ-Ф | 300 | 6,3 | 302* | 4845 | 3180 | 1210 | 755 | 1360 |
| ИТСУ-300-10/УСБ-Ф | 10,0 | 4965 | ||||||
| ИТСУ-300-16/УСБ-Ф | 16,0 | 4980 | ||||||
| ИТСУ-400-6,3/УСБ-Ф | 400 | 6,3 | 402* | 6385 | 4221 | 1608 | 1005 | 1810 |
| ИТСУ-400-10/УСБ-Ф |
10,0 | 6490 | ||||||
| ИТСУ-500-6,3/УСБ-Ф |
500 | 6,3 | 498* | 7845 | 5233 | 1992 | 1245 | 2245 |
Примечание: *Внутренний диаметр D20 измерительных участков трубопровода может изменятся по согласованию с Заказчиком.
Дополнительные технические характеристики, стоимость и условия поставки ИТСУ будут предоставлены Заказчику по требованию.
