Бытовой фильтр газа типа ФГ

Предназначен: для очистки природного газа от твердотельных механических загрязнений, парафиновых и маслянистых соединений, защиты газового оборудования от преждевременного износа и погрешностей в работе.

Устанавливается на газовых трубопроводах перед:

  • газовыми счетчиками;
  • газовыми регуляторами давления, редукторами;
  • газовыми котлами отопления, горелками;
  • газовыми водонагревательными колонками и др. технологическим газовым оборудованием.

Фильтр разработан и изготавливается в соответствии с требованиями ТУ У 29.1-32825921.001-2004.

Фильтр газа бытовой типа ФГ разработан в 2 вариантах исполнения корпуса:

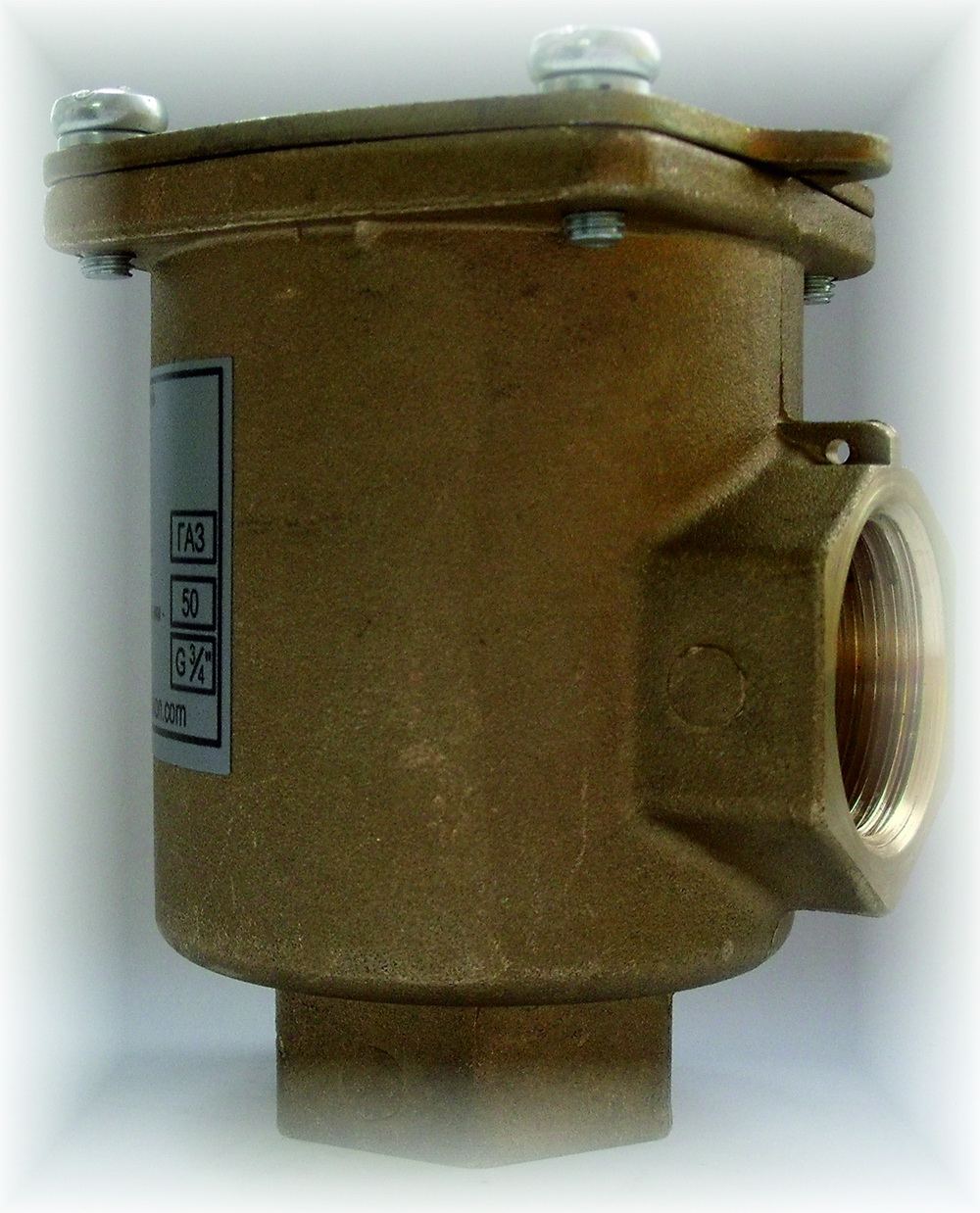

  • с расположением входных и выходных патрубков под углом 90о (ФГ-20-0,3/1);

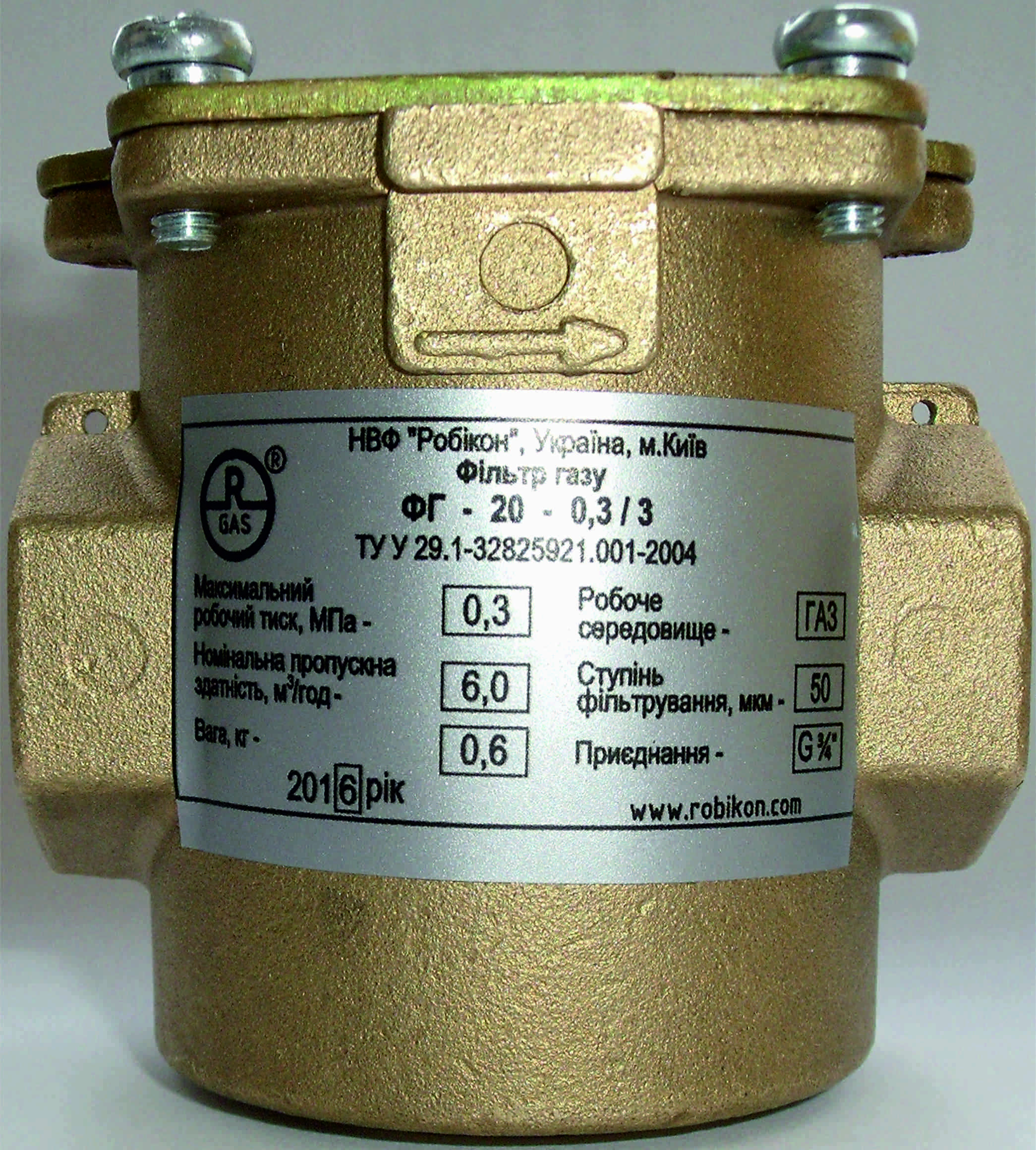

  • с расположением входных и выходных патрубков под углом 180о (ФГ-20-0,3/3).





Технические характеристики бытового фильтра газа типа ФГ

Наименование параметра и его размерность

 ФГ-20-0,3/1 ФГ-20-0,3/3
 Условный проход DN входа и выхода фильтра, (мм) 20 20
 Расчетное давление PNрасч рабочей среды, (кПа)  3,0 3,0
 Максимальная пропускная способность Qmax фильтра, при  рабочем давлении 3,0 кПа, (нм3/час) 6 6
 Замена фильтрующего элемента при достижении перепада  давления, (Па)  160 160

 Номинальная тонкость фильтрации от механических  твердотельных загрязнений, капельной влаги и  парафиновых соединений, (мкм)

  50,0 50,0
 Эффективность очистки от механических твердотельных  загрязнений и парафиновых соединений, (%) 99,9 99,9
 Размещение входных и выходных патрубков под углом  90о  под углом  180о
 Фильтрующий элемент тип  ФТП из термопластических       полимеров   цилиндрический

плоский
 Срок службы корпуса фильтра, (лет) 20 20
 Температура внешней среды, (оС) -30 ...+60
  -30 ...+60
 Материал корпуса

       латунь типа        ЛЦ 40 СД

      латунь типа        ЛЦ 40 СД
 Габаритные размеры:                                                                    длина х ширина х диаметр корпуса,  (мм)  86 х 67,5 х 59 79 х 74 х 64
 Присоединительные параметры внутренняя резьба    G 3/4" (класс точ- ности А)  внутренняя резьба G 3/4" (класс точности А)
 Вес фильтра, (кг)  0,45 0,65

    Дополнительные технические характеристики, стоимость и условия поставки бытовых фильтров газа типа ФГ будут предоставлены Заказчику по требованию.
