Фильтры газовые для ШРП, ГРШ, ГРП и АГЗС

Предназначены: для тонкой очистки природного газа, сжиженных газов, других неагрессивных газов, газовоздушных смесей и воздуха от твердотельных механических загрязнений, парафиновых и маслянистых соединений, свободной капельной и аэрозольной влаги.

Применяются:

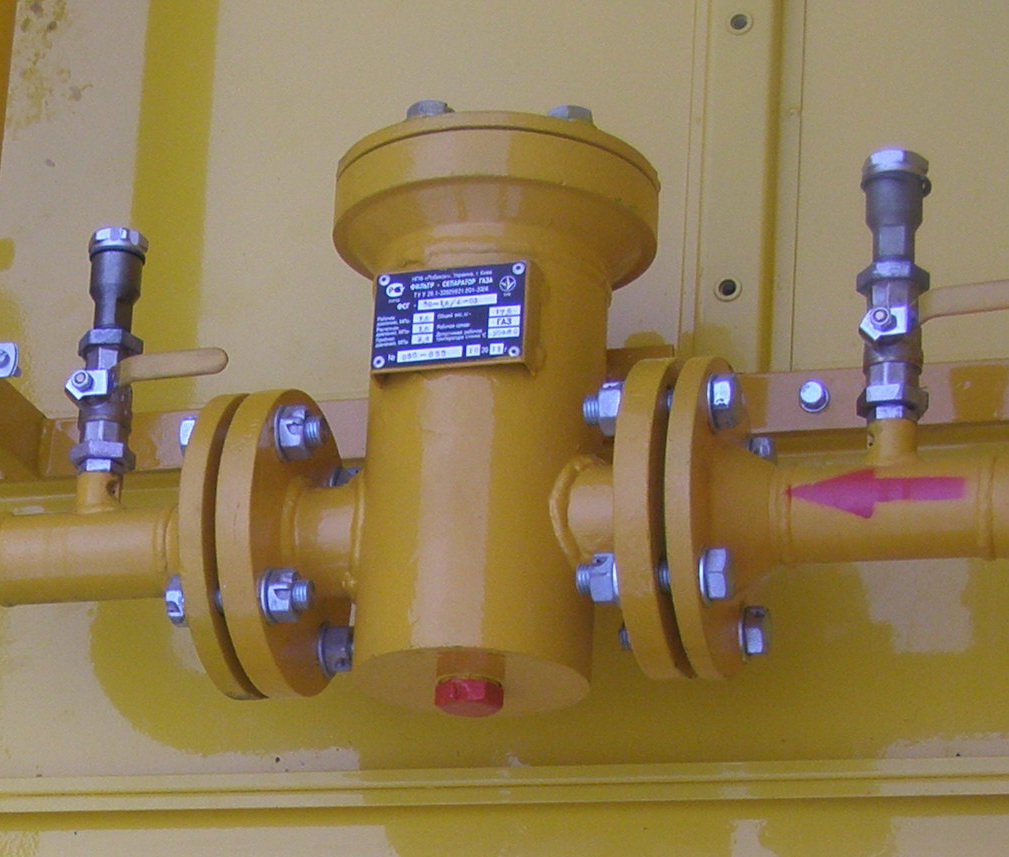

  • для защиты оборудования ШРП, ГРШ, ГРП в газораспределительных сетях (обл. газах и гор. газах);
  • для очистки сжиженных газов (пропан) на блочных АГЗС.

Фильтры разработаны и изготавливаются в соответствии с требованиями ТУ У 29.1-32825921.001-2004 и НПАОП Украины 0.00-1.07-94 "Правила строения и безопасной эксплуатации сосудов, которые работают под давлением".

Фильтры газовые по типу корпуса подразделяются на:

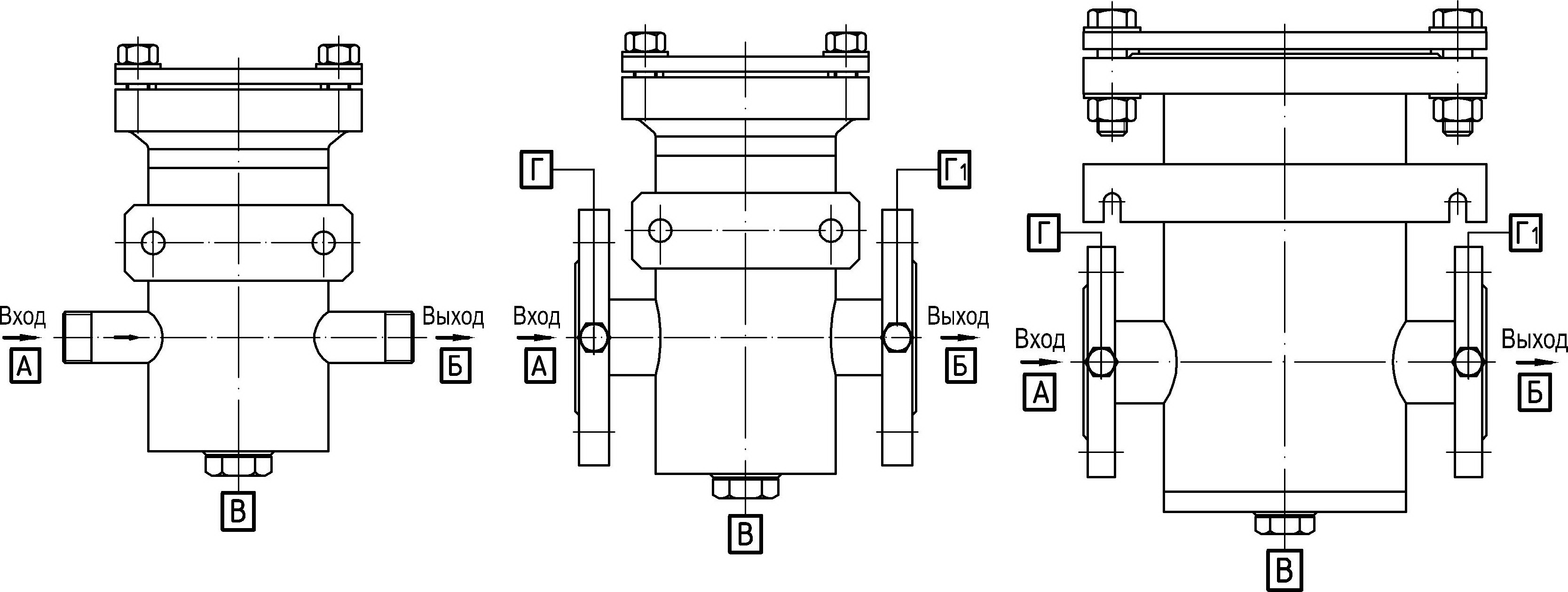

                   "L-02"                                     "L-03"                                       "L-04"

Основные параметры и технические характеристики фильтров "L-02","L-03","L-04"

Условное обозначение фильтра и тип корпуса Условный проход присоединительных патрубков DN, (мм) Максимальное рабочее давление среды в корпусе PNmax, (МПа)

Производительность   *Qmax, (нм3/час)
  ФСГ-20-1,6/L-02 20 1,6   270
  ФСГ-25-1,6/L-02  25  422
  ФСГ-32-1,6/L-02   32  692
  ФСГ-25-1,6/L-03   25 1,6  422
  ФСГ-32-1,6/L-03   32  692
  ФСГ-40-1,6/L-03   40  1081
  ФСГ-50-1,6/L-03   50  1689
  ФСГ-40-1,6/L-04    40 1,6
  1081
  ФСГ-50-1,6/L-04    50  1689
  ФСГ-65-1,6/L-04    65  3125
  ФСГ-80-1,6/L-04    80  4325
  ФСГ-100-1,6/L-04   100  6757
  ФСГ-125-1,6/L-04
 125  10558
  ФСГ-150-1,6/L-04
 150  15204

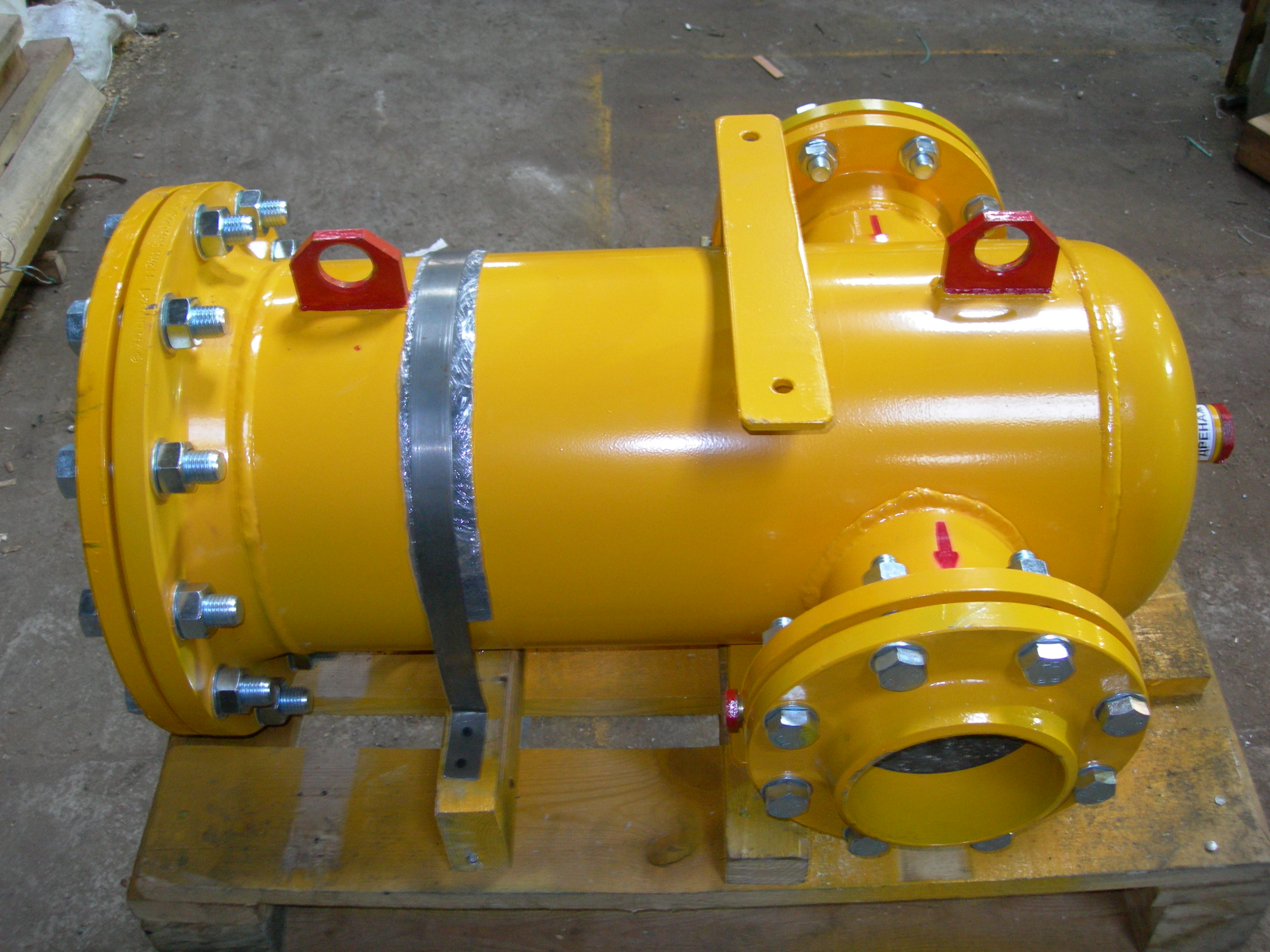

 Тип корпуса:

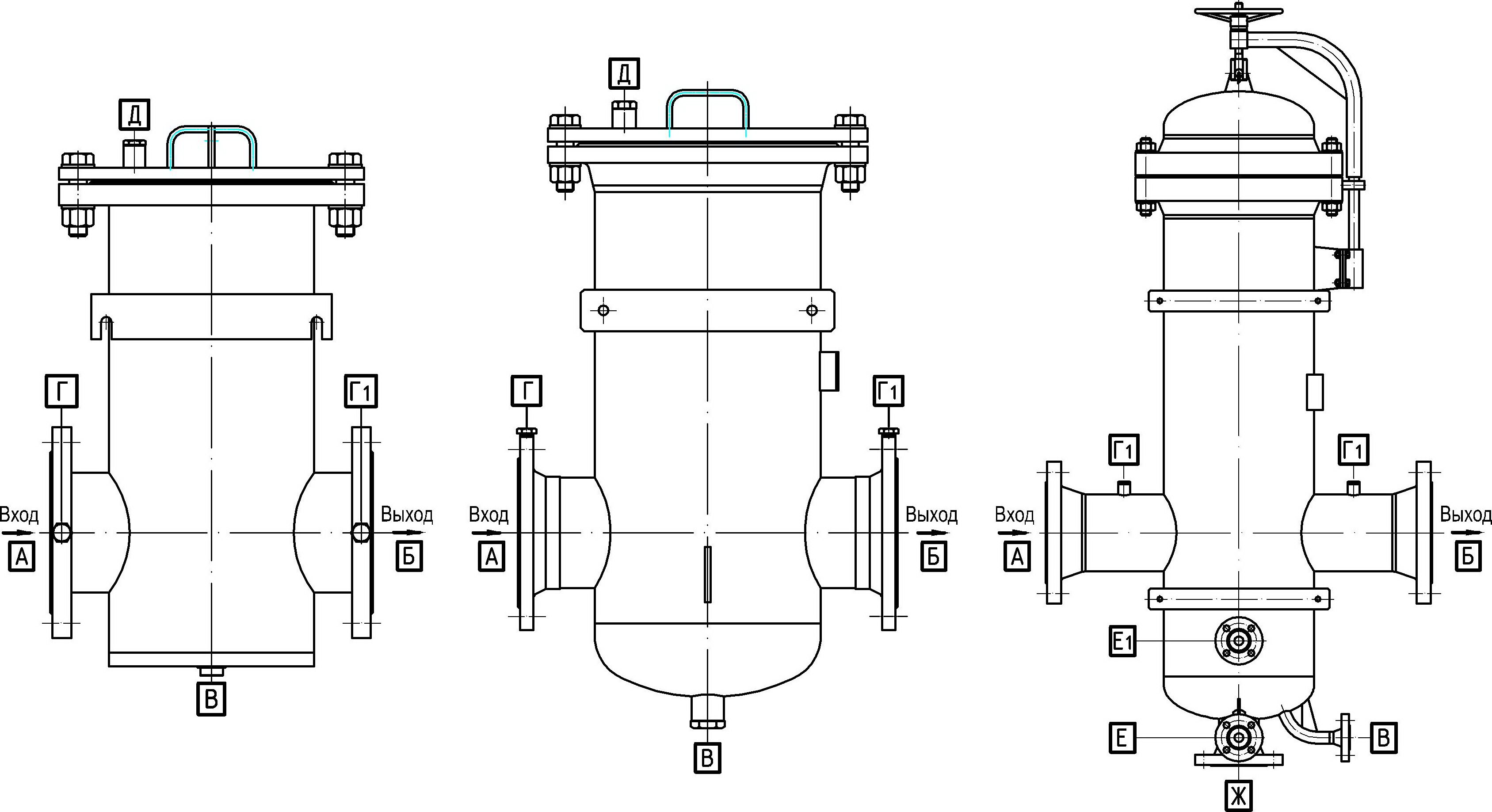

                "L-05"                                       "L-06"                                            "L"

 Основные параметры и технические характеристики фильтров "L-05","L-06","L"

Условное обозначение фильтра  и тип корпуса Условный проход присоединительных патрубков DN, (мм) Максимальное рабочее   давление среды в корпусе PNmax, (МПа)

Производительность   *Qmax, (нм3/час)
  ФСГ-40-1,6/L-05 40 1,6  1081
  ФСГ-50-1,6/L-05  50 1689
  ФСГ-65-1,6/L-05   65 3125
  ФСГ-80-1,6/L-05   80 4325
  ФСГ-100-1,6/L-05   100 6757
  ФСГ-125-1,6/L-05   125 10558
  ФСГ-150-1,6/L-05  150 15204
  ФСГ-100-1,6/L-06     100 1,6 6228
  ФСГ-150-1,6/L-06     150 14404
  ФСГ-200-1,6/L-06    200 27573
  ФСГ-250-1,6/L-06    250 43596
  ФСГ-300-1,6/L-06   300 62039
  ФСГ-200-1,6/L
 200 1,6 27573
  ФСГ-250-1,6/L
 250 43596
  ФСГ-300-1,6/L 300 62039

         * Производительность фильтров приведена при рабочем давлении среды 1,2 МПа  и скорости потока 20 м/с. При изменении указанных характеристик изменяется и производительность фильтра.

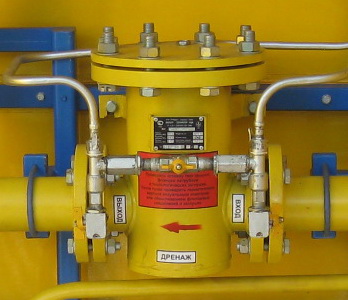

Таблица штуцеров

 Обозначение  Технологическое назначение
  Диаметр условного прохода, (мм) Условное давление, (МПа)

Количество отверстий, шт.
А  Вход 20-300 1,6 1
Б  Выход 20-300 1
В  Дренаж
 15-25 1
Г-Г1  Штуцера для установки датчиков перепада давления или манометров 10-15 2
 Д  Штуцер для продувки корпуса 15 1
Е-Е1  Штуцера для установки уровнемера или сигнализаторов уровня 25 2
 Ж  Штуцер для очистки отстойника  100 1

      Дополнительные технические характеристики, стоимость и условия поставки фильтров-сепараторов газа будут предоставлены Заказчику по требованию.
