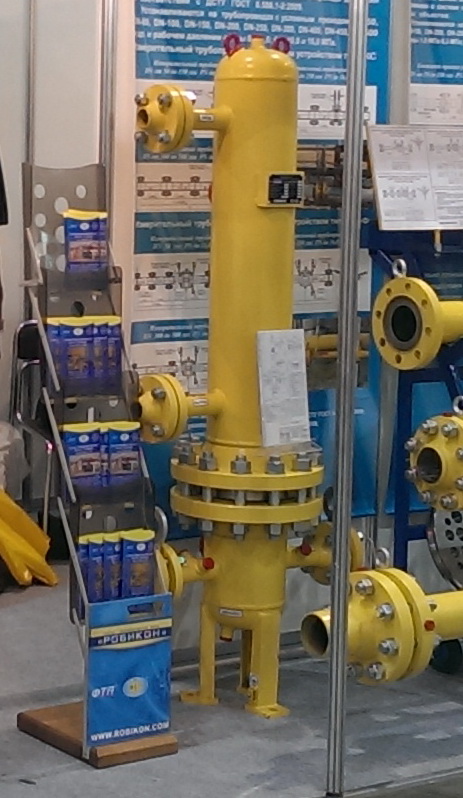

Подогреватель газа ПГВТ

Назначение: для нагрева (с использованием внешнего теплоносителя) природного, попутного нефтяного и искусственного газов, не содержащих агрессивных примесей, перед дросселированиемна газораспределительных станциях (ГРС), компрессорных станциях (КС) магистральных газопроводов и для других потребителей подогретого газа с целью повышения надежности работы технологического оборудования.

Компанией ООО «НПФ «Робикон» производятся подогреватели газа ПГВТ с условным проходом патрубков DN 50-300 мм и расчетным давлением (трубного и межтрубного пространства) до PN-100 кгс/см².

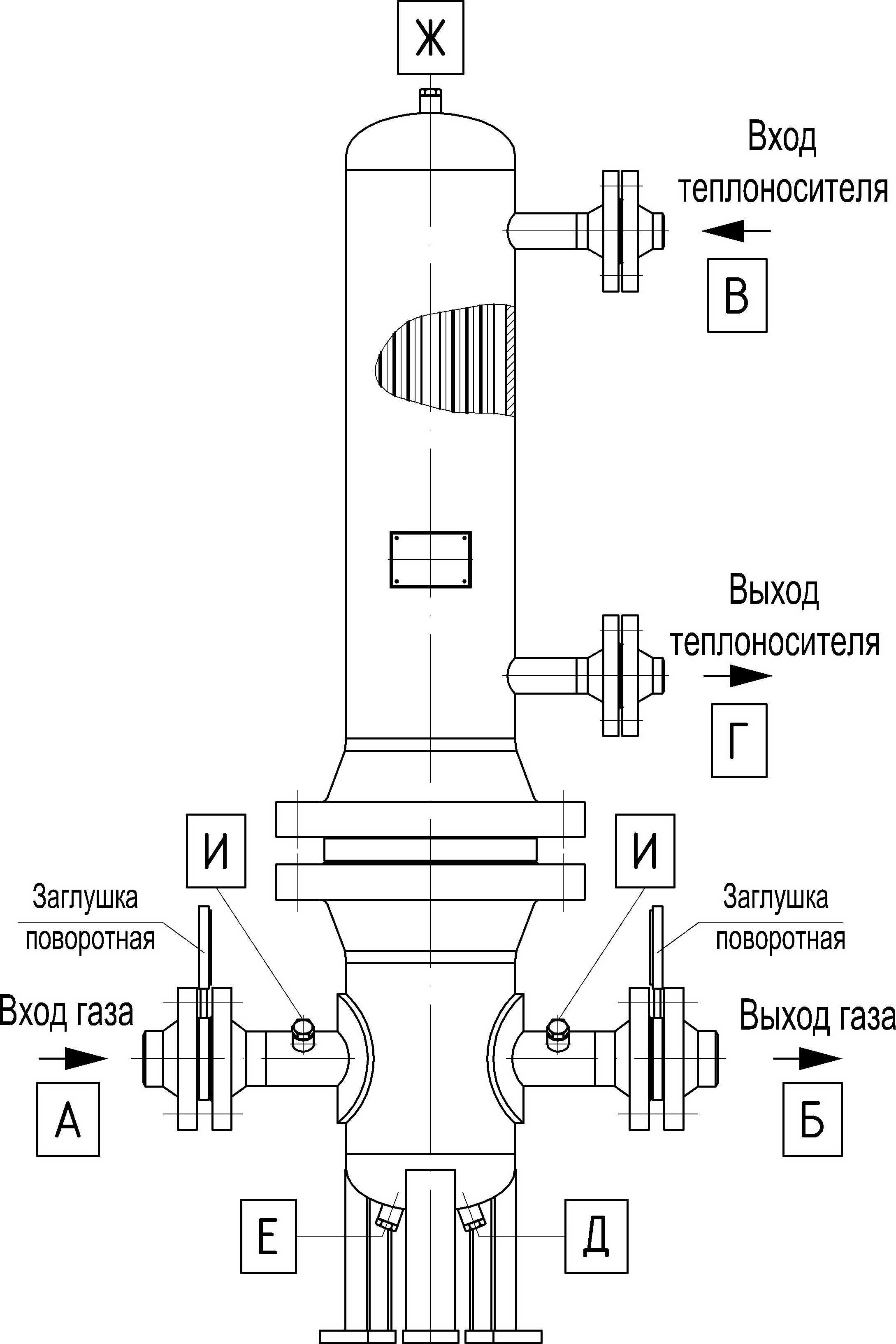

Подогреватель газа ПГВТ состоит из трех частей: U-образного трубного пучка, выполненного из нержавеющей стали (12Х18Н10Т или аналога), корпуса и разделительной камеры со штуцерами для подвода и отвода рабочих сред, выполненных из углеродистой стали (09Г2С, Ст.20 или аналога). Число ходов в подогревателях газа ПГВТ – 2 (два).

В качестве теплоносителя в подогревателях газа ПГВТ могут применяться вода, ДЕГ, тосол и другие технологические жидкости.

Габаритные размеры, геометрия расположения патрубков и дренажей, их размеры, а также площадь поверхности теплообмена могут изменяться (увеличиваться или уменьшаться) по согласованию и техническому заданию Заказчика.

Основные технические характеристики подогревателей газа

Наименование	Условный проход патрубков, DN	Максимальное давление в трубном пространстве, МПа	Максимальное давление в межтрубном пространстве, МПа	Расход рабочей среды, нм³/час	Поверхность теплообмена, м³
ПГВТ-50-63/16	50	10,0	1,6	7349	2,0
ПГВТ-80-63/16	80			19724	3,8
ПГВТ-100-63/16	100			29395	5,2
ПГВТ-150-63/16	150			67080	10,6
ПГВТ-200-63/16	200			130420	18,5
ПГВТ-300-63/16	300			287547	28,4
ПГВТ-50-100/16	50	10,0	1,6	8000	2,0
ПГВТ-80-100/16	80			22221	3,8
ПГВТ-100-100/16	100			33437	5,2
ПГВТ-150-100/16	150			73068	10,6
ПГВТ-200-100/16	200			142612	18,5
ПГВТ-300-100/16	300			318628	28,4

Технические характеристики и основные размеры емкостей будут предоставлены Заказчику по требованию.
